SMT型安全光柵

                                              產品介紹:SMT型安全光柵通過TüV安全認證,安全等級達到Type 4 PLe,兼容光同步和線同步兩種同步方式,體積小巧,外觀精美,性能卓越,適用于自動化領域、機械壓力機、液壓機、剪板機、折彎機等危險場合的安全防護。

                                              分享到:

                                              產品特點

                                              1.   高安全性:通過TÜV4級安全認證,性能到達PLe。
                                              2.   兩種同步方式,光同步和線同步,簡化布線,提高安裝效率
                                              3.   狀態指示豐富,端蓋指示燈可遠距離清晰辨識光柵工作狀態
                                              4.   體積小巧,結構精致,安裝方式靈活多樣
                                              5.   超大保護高度,可達2872mm,且穩定對光距離大于15m
                                              6.   獨特的內減振設計,良好的抗振性
                                              7.   高防護等級:IP65/IP67防護等級
                                              8.   抗光干擾和電磁干擾能力強,性能更穩定

                                              產品組成

                                              由發光器、接收器、傳輸線組成

                                              規格型號

                                              SMT1型安全光柵規格型號圖

                                              典型接線圖

                                              SMT1型安全光柵PNP輸出線同步使用EDM功能接線圖

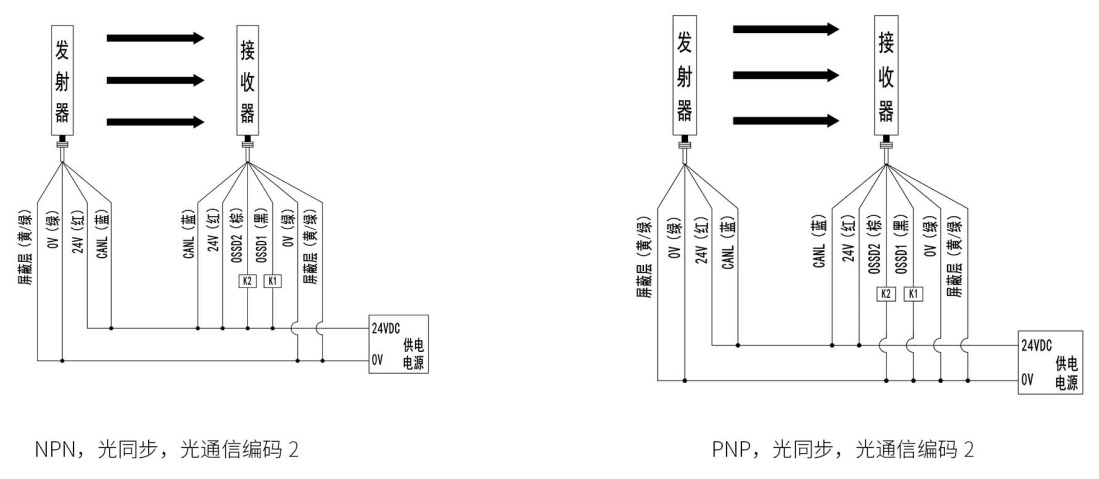

                                              SMT1型安全光柵接線圖2
                                              SMT1型安全光柵接線圖3
                                              1、負載 1、負載 2:控制機器危險部件的繼電器或其它設備;2、懸空信號線必須分別進行絕緣處理;3、光通信編碼通過CANL接線進行選擇,光通信編碼切換時需重新上電;4、現場環境EMC干擾強烈或布線困難時,推薦使用光同步接線方式;5、2套光同步光柵平行安裝時,需采用不同光通信編碼,提高抗光干擾能力;6、現場存在強烈光干擾或相鄰2套光柵存在光干擾時,推薦使用線同步接線方式。


                                              技術參數
                                              執行標準 EN 61496-1:2013 (Type 4 ESPE)
                                              EN 61496-2:2013 (Type 4 AOPD)
                                              EN ISO 13849-1:2015 (Category 4、PL e)
                                              EN 61326-1:2013
                                              IEC 61496-1:2012 (Type 4 ESPE)
                                              IEC 61496-2:2013 (Type 4 AOPD)
                                              IEC 61326-1
                                              ISO 13855
                                              參考標準 2014/35/EU(低電壓指令);EN/IEC 61508;EN/IEC 61010-1;EN 60204-1;EN/IEC 62061
                                              安全類別
                                              安全等級 Type 4 Category 4 PL e
                                              DCavg 99%
                                              CCF 100
                                              MTTFD /PFHD (見SMT型安全光柵規格型號參數一覽表)
                                              光學特性
                                              檢測光源 紅外LED(波長850nm)
                                              檢測精度 14 mm 30 mm 46 mm
                                              檢測距離 A型:0~8m;B型:0~15m;D型:0~2m;E型:0~5m;
                                              檢測高度 112 mm~2872 mm(見SMT型安全光柵規格型號參數一覽表)
                                              有效孔徑角(EAA) 滿足IEC61496-2要求,檢測距離在3m以上時,EAA<2.5°
                                              環境特性
                                              環境溫度 工作 -10~55℃(無結霜及凝霧)
                                              存儲 -30~70℃
                                              環境濕度 工作 35%~85%RH
                                              存儲 35%~95%RH
                                              抗光干擾 白熾光源 ≥3000 Lux
                                              熒光光源 ≥3000 Lux
                                              太陽光源 ≥10000 Lux
                                              同源光干擾 相同設計的發射元件的干擾光,不會(huì )導致SMT型安全光柵產生危險失效
                                              防護等級 IP65/P67(IEC 60529)
                                              抗振動能力 頻率10~55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
                                              抗沖擊能力 加速度10g,脈沖持續時間16ms,X、Y及Z 方向各1000次
                                              外形尺寸 33*28*Jmm(J為發光器和受光器長度)
                                              電氣特性
                                              電源電壓  24V DC±20% (紋波±5%)
                                              消耗電流 (無負載時) 發射器 <200 mA
                                              接收器 <200 mA
                                              響應時間 12ms~140ms(見SMT型安全光柵規格型號參數一覽表)
                                              同步方式 光同步兼容線同步
                                              安全輸出(OSSDs) PNP PNP晶體管輸出×2
                                              ON狀態時,負載電流≤300mA,輸出電壓≥Vcc-2V
                                              OFF狀態時,漏電流≤1mA,殘留電壓≤1V(排除導線延長的影響)
                                              容性負載:0.9uF
                                              感性負載:2H
                                              NPN NPN晶體管輸出×2
                                              ON狀態時,負載電流≤300mA,輸出電壓≤2V
                                              OFF狀態時,漏電流≤1mA,殘留電壓≤2V(排除導線延長的影響)
                                              容性負載:0.9uF
                                              感性負載:2H
                                              啟動時間 <2s
                                              檢測功能 上電自檢,工作過程中實時自檢
                                              保護電路 過壓過流保護,輸出短路保護
                                              防止相互干擾功能 回避光干擾算法,光同步時,相鄰機器使用時采用不同光同步編碼

                                              規格型號參數一覽表(H表示檢測高度,J表示發射器接收器長度,L表示鋼管長度,C表示防護罩長度,單位mm)。備注:''□''表示檢測距離系列號,A型:0~8m;B型:0~15m;D型:0~2m;E型:0~5m;"?"表示輸出形式,P-PNP;N-NPN
                                              14mm系列 規格型號 光束數 H J L C 平均無危險故障時間
                                              MTTFD (年)
                                              每小時失敗概率
                                              PFHD (1/h)
                                              平均失效前時間
                                              MTTF(年)
                                              響應時間
                                              SMT□0112?14G 15 112 150 500 220 364 6.44E-09 43 <16
                                              SMT□0152?14G 20 152 190 500 260 332 7.04E-09 42 <18
                                              SMT□0192?14G 25 182 230 500 300 305 7.76E-09 41 <19
                                              SMT□0232?14G 30 232 270 500 340 282 8.67E-09 40 <21
                                              SMT□0272?14G 35 272 310 750 380 263 8.67E-09 39 <23
                                              SMT□0312?14G 40 312 350 750 420 246 9.81E-09 38 <25
                                              SMT□0352?14G 45 352 390 750 460 231 1.08E-08 37 <27
                                              SMT□0392?14G 50 392 430 750 500 218 1.08E-08 36 <28
                                              SMT□0432?14G 55 432 470 750 540 206 1.19E-08 36 <30
                                              SMT□0472?14G 60 472 510 750 580 195 1.19E-08 35 <32
                                              SMT□0512?14G 65 512 550 1000 620 186 1.33E-08 34 <34
                                              SMT□0552?14G 70 552 590 1000 660 177 1.33E-08 33 <36
                                              SMT□0592?14G 75 592 630 1000 700 169 1.50E-08 33 <37
                                              SMT□0632?14G 80 632 670 1000 740 162 1.50E-08 32 <39
                                              SMT□0672?14G 85 672 710 1000 780 155 1.61E-08 32 <41
                                              SMT□0712?14G 90 712 750 1000 820 149 1.61E-08 31 <43
                                              SMT□0752?14G 95 752 790 1000 860 143 1.61E-08 30 <45
                                              SMT□0792?14G 100 792 830 1200 900 138 1.87E-08 30 <46
                                              SMT□0832?14G 105 832 870 1200 940 133 1.87E-08 29 <48
                                              SMT□0872?14G 110 872 910 1200 980 129 1.87E-08 29 <50
                                              SMT□0912?14G 115 912 950 1200 1020 124 2.03E-08 28 <52
                                              SMT□0952?14G 120 952 990 1200 1060 120 2.03E-08 28 <54
                                              SMT□0992?14G 125 992 1030 1500 1100 117 2.03E-08 27 <55
                                              SMT□1032?14G 130 1032 1070 1500 1140 113 2.23E-08 27 <57
                                              SMT□1072?14G 135 1072 1110 1500 1180 110 2.23E-08 27 <59
                                              SMT□1112?14G 140 1112 1150 1500 1220 107 2.23E-08 26 <61
                                              SMT□1152?14G 145 1152 1190 1500 1260 104 2.47E-08 26 <63
                                              SMT□1192?14G 150 1192 1230 1500 1300 101 2.47E-08 25 <64
                                              SMT□1232?14G 155 1232 1270 1500 1340 98 2.47E-08 25 <66
                                              SMT□1272?14G 160 1272 1310 1750 1380 96 2.47E-08 25 <68
                                              SMT□1312?14G 165 1312 1350 1750 1420 94 2.74E-08 24 <70
                                              SMT□1352?14G 170 1352 1390 1750 1460 91 2.74E-08 24 <72
                                              SMT□1392?14G 175 1392 1430 1750 1500 89 2.74E-08 24 <73
                                              SMT□1432?14G 180 1432 1470 1750 1540 87 3.08E-08 23 <75
                                              SMT□1472?14G 185 1472 1510 1750 1580 85 3.08E-08 23 <77
                                              SMT□1512?14G 190 1512 1550 2000 1620 83 3.08E-08 23 <79
                                              SMT□1552?14G 195 1552 1590 2000 1660 81 3.08E-08 22 <81
                                              SMT□1592?14G 200 1592 1630 2000 1700 80 3.08E-08 22 <82
                                              SMT□1632?14G 205 1632 1670 2000 1740 78 3.41E-08 22 <84
                                              SMT□1672?14G 210 1672 1710 2000 1780 76 3.41E-08 21 <86
                                              SMT□1912?14G 240 1912 1950   2020 68 3.80E-08 20 <97
                                              SMT□2152?14G 270 2152 2190   2260 61 4.22E-08 19 <108
                                              SMT□2392?14G 300 2392 2430   2500 56 4.73E-08 17 <118
                                              SMT□2872?14G 360 2872 2910   2980 47 5.76E-08 15 <140
                                              30mm系列 SMT□0112?30G 6 112 150 500 220 439 5.38E-09 44 <13
                                              SMT□0152?30G 8 152 190 500 260 420 5.38E-09 44 <13
                                              SMT□0192?30G 9 192 290 500 300 411 5.38E-09 44 <14
                                              SMT□0232?30G 11 232 270 500 340 394 5.94E-09 43 <14
                                              SMT□0272?30G 13 272 310 750 380 378 5.94E-09 42 <15
                                              SMT□0312?30G 15 312 350 750 420 364 6.44E-09 42 <16
                                              SMT□0352?30G 16 352 390 750 460 357 6.44E-09 42 <16
                                              SMT□0392?30G 18 392 430 750 500 344 6.44E-09 41 <17
                                              SMT□0432?30G 20 432 470 750 540 332 7.04E-09 41 <17
                                              SMT□0472?30G 21 472 510 750 580 326 7.04E-09 41 <18
                                              SMT□0512?30G 23 512 550 1000 620 315 7.04E-09 40 <19
                                              SMT□0552?30G 25 552 590 1000 660 305 7.76E-09 39 <19
                                              SMT□0592?30G 26 592 630 1000 700 300 7.76E-09 39 <20
                                              SMT□0632?30G 28 632 670 1000 740 291 7.76E-09 39 <21
                                              SMT□0672?30G 30 672 710 1000 780 282 8.67E-09 38 <21
                                              SMT□0712?30G 31 712 750 1000 820 278 8.67E-09 38 <22
                                              SMT□0752?30G 33 752 790 1000 860 270 8.67E-09 37 <22
                                              SMT□0792?30G 35 792 830 1200 900 263 8.67E-09 37 <23
                                              SMT□0832?30G 36 832 870 1200 940 259 9.81E-09 37 <23
                                              SMT□0872?30G 38 872 910 1200 980 252 9.81E-09 36 <24
                                              SMT□0912?30G 40 912 950 1200 1020 246 9.81E-09 36 <25
                                              SMT□0952?30G 41 952 990 1200 1060 243 9.81E-09 36 <25
                                              SMT□0992?30G 43 992 1030 1500 1100 237 9.81E-09 35 <26
                                              SMT□1032?30G 45 1032 1070 1500 1140 231 1.08E-08 35 <26
                                              SMT□1072?30G 46 1072 1110 1500 1180 228 1.08E-08 35 <27
                                              SMT□1112?30G 48 1112 1150 1500 1220 223 1.08E-08 34 <28
                                              SMT□1152?30G 50 1152 1190 1500 1260 218 1.08E-08 34 <28
                                              SMT□1192?30G 51 1192 1230 1500 1300 215 1.08E-08 34 <29
                                              SMT□1232?30G 53 1232 1270 1500 1340 210 1.19E-08 33 <30
                                              SMT□1272?30G 55 1272 1310 1750 1380 206 1.19E-08 33 <30
                                              SMT□1312?30G 56 1312 1350 1750 1420 203 1.19E-08 33 <31
                                              SMT□1352?30G 58 1352 1390 1750 1460 199 1.19E-08 33 <31
                                              SMT□1392?30G 60 1392 1430 1750 1500 195 1.19E-08 32 <32
                                              SMT□1432?30G 61 1432 1470 1750 1540 193 1.19E-08 32 <32
                                              SMT□1472?30G 63 1472 1510 1750 1580 189 1.33E-08 32 <33
                                              SMT□1512?30G 65 1512 1550 2000 1620 186 1.33E-08 32 <34
                                              SMT□1552?30G 66 1552 1590 2000 1660 184 1.33E-08 31 <34
                                              SMT□1592?30G 68 1592 1630 2000 1700 180 1.33E-08 31 <35
                                              SMT□1632?30G 70 1632 1670 2000 1740 177 1.33E-08 31 <35
                                              SMT□1672?30G 71 1672 1710 2000 1780 175 1.50E-08 31 <36
                                              SMT□1912?30G 81 1912 1950   2020 160 1.50E-08 29 <40
                                              SMT□2152?30G 91 2152 2190   2260 148 1.61E-08 28 <43
                                              SMT□2392?30G 101 2392 2430   2500 137 1.87E-08 27 <47
                                              SMT□2872?30G 121 2872 2910   2980 120 2.03E-08 25 <54
                                              46mm系列 SMT□0112?46G 4 112 150 500 220 461 4.91E-09 45 <12
                                              SMT□0152?46G 5 152 190 500 260 450 4.91E-09 44 <12
                                              SMT□0192?46G 6 192 230 500 300 439 5.38E-09 44 <13
                                              SMT□0232?46G 7 232 270 500 340 429 5.38E-09 44 <13
                                              SMT□0272?46G 8 272 310 750 380 420 5.38E-09 43 <13
                                              SMT□0312?46G 9 312 350 750 420 411 6.38E-09 43 <14
                                              SMT□0352?46G 10 352 390 750 460 402 5.94E-09 43 <14
                                              SMT□0392?46G 11 392 430 750 500 394 5.94E-09 42 <14
                                              SMT□0432?46G 12 432 470 750 540 386 5.94E-09 42 <15
                                              SMT□0472?46G 13 472 510 750 580 378 6.44E-09 42 <15
                                              SMT□0512?46G 14 512 550 1000 620 371 6.44E-09 41 <16
                                              SMT□0552?46G 15 552 590 1000 660 364 6.44E-09 41 <16
                                              SMT□0592?46G 16 592 630 1000 700 357 6.44E-09 41 <16
                                              SMT□0632?46G 17 632 670 1000 740 350 6.44E-09 40 <17
                                              SMT□0672?46G 18 672 710 1000 780 344 7.04E-09 40 <17
                                              SMT□0712?46G 19 712 750 1000 820 338 7.04E-09 40 <17
                                              SMT□0752?46G 20 752 790 1000 860 332 7.04E-09 39 <18
                                              SMT□0792?46G 21 792 830 1200 900 326 7.04E-09 39 <18
                                              SMT□0832?46G 22 832 870 1200 940 321 7.04E-09 39 <18
                                              SMT□0872?46G 23 872 910 1200 980 315 7.76E-09 38 <19
                                              SMT□0912?46G 24 912 950 1200 1020 310 7.76E-09 38 <19
                                              SMT□0952?46G 25 952 990 1200 1060 305 7.76E-09 38 <19
                                              SMT□0992?46G 26 992 1030 1500 1100 300 7.76E-09 38 <20
                                              SMT□1032?46G 27 1032 1070 1500 1140 296 7.76E-09 37 <20
                                              SMT□1072?46G 28 1072 1110 1500 1180 291 7.76E-09 37 <21
                                              SMT□1112?46G 29 1112 1150 1500 1220 287 7.76E-09 37 <21
                                              SMT□1152?46G 30 1152 1190 1500 1260 282 8.67E-09 37 <21
                                              SMT□1192?46G 31 1192 1230 1500 1300 278 8.67E-09 36 <22
                                              SMT□1232?46G 32 1232 1270 1500 1340 274 8.67E-09 36 <22
                                              SMT□1272?46G 33 1272 1310 1750 1380 270 8.67E-09 36 <22
                                              SMT□1312?46G 34 1312 1350 1750 1420 266 8.67E-09 36 <23
                                              SMT□1352?46G 35 1352 1390 1750 1460 163 8.67E-09 35 <23
                                              SMT□1392?46G 36 1392 1430 1750 1500 259 9.81E-09 35 <23
                                              SMT□1432?46G 37 1432 1470 1750 1540 256 9.81E-09 35 <24
                                              SMT□1472?46G 38 1472 1510 1750 1580 252 9.81E-09 34 <24
                                              SMT□1512?46G 39 1512 1550 2000 1620 249 9.81E-09 34 <25
                                              SMT□1552?46G 40 1552 1590 2000 1660 246 9.81E-09 34 <25
                                              SMT□1592?46G 41 1592 1630 2000 1700 243 9.81E-09 34 <25
                                              SMT□1632?46G 42 1632 1670 2000 1740 240 9.81E-09 34 <26
                                              SMT□1672?46G 43 1672 1710 2000 1780 237 1.08E-08 34 <26
                                              SMT□1912?46G 49 1912 1950   2020 220 1.08E-08 32 <28
                                              SMT□2152?46G 55 2152 2190   2260 206 1.19E-08 31 <30
                                              SMT□2392?46G 61 2392 2430   2500 193 1.19E-08 30 <32
                                              SMT□2872?46G 73 2872 2910   2980 172 1.50E-08 28 <37




                                              SMT型安全光柵外觀尺寸圖
                                              SMT型安全光柵安裝圖
